電線電纜不同顏色代表什么意思

來源:金環宇電纜|2019-12-13

金環宇電線電纜問你知道不同顏色的電纜代表著什么意思嗎?

在工業用電和民用電中,輸電電纜一定是采用各種各樣的顏色用來標識,這些色彩繽紛的電纜顏色有什么特殊規定嗎?是強制要求還是約定俗成?今天金環宇電線電纜小編就跟大家捋一捋。

一、電纜顏色定義

《GB/T6995.2-2008電線電纜識別標志方法》規定,電線電纜識別用的標準顏色為:白色、紅色、黑色、黃色、藍色、綠色、橙色、灰色、棕色、青綠色、紫色和粉紅色。

《GB 2681-81電工成套裝置中的導線顏色 》統一各種顏色的標定含義。

黑色:裝置和設備的內部布線。

棕色:直流電路的正極。

紅色:三相電路的C相;半導體三極管的集電極; 半導體二極管、整流二極管或可控硅管的陰極。

黃色:三相電路的A相;半導體三極管的基極;可控硅管和雙向可控硅管的控制極。

綠色:三相電路的B相。

藍色:直流電路的負極;半導體三極管的發射極; 半導體二極管、整流二極管或可控硅管的陽極。

淡藍色:三相電路的零線或中性線;直流電路的接地中線。

白色:雙向可控硅管的主電極;無指定用色的半導體電路。

黃和綠雙色:安全用的接地線。

紅、黑色并行:用雙芯導線或雙根絞線連接的交流電路。

所以電纜顏色是有國標的,必須強制執行。

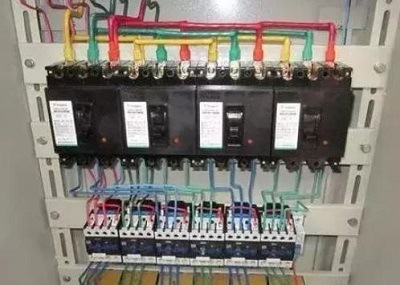

二、電纜顏色的應用

電纜顏色的應用

在家用電中,一般是采用單相220V的交流電,也就是一根火線,用紅色標識;一根零線,用藍色標識;一根安全用的接地線,用黃和綠雙色標識。

在輸送電線路中,一般采用三相五線制,黃、綠、紅分別代表A,B,C三相,另外兩條分別是藍色的工作零線N以及黃綠雙色的保護零線PE。

工業供電一般采用三相四線制,黃、綠、紅分別代表A,B,C三相,黃綠雙色線為保護零線PE。

三、電纜顏色的作用

國標規定了電纜顏色的強制要求,一方面是規范的布線使得整體工程更加美觀,提高整體布線的形象。更重要的是規范的布線為了防止錯誤操作的發生。在電力施工中,施工人員可以根據電纜顏色輕而易舉的正確區分出導線中各類線,防止接線出錯,發生重大事故。

在很多工業應用中,很多大電流、高壓電纜本身只有黑色,使用時也必須將電纜用各種帶顏色熱縮管進行相應的標識。
