在規定試驗條件下,試樣在火焰中被燃燒,在一定時間內仍能保持正常運行的性能。它的根本特性就是:電纜在燃燒條件下仍然能維持該線路一段時間的正常工作。通俗地講就是,萬一失火,電纜不會一下就燃燒,回路比較安全。

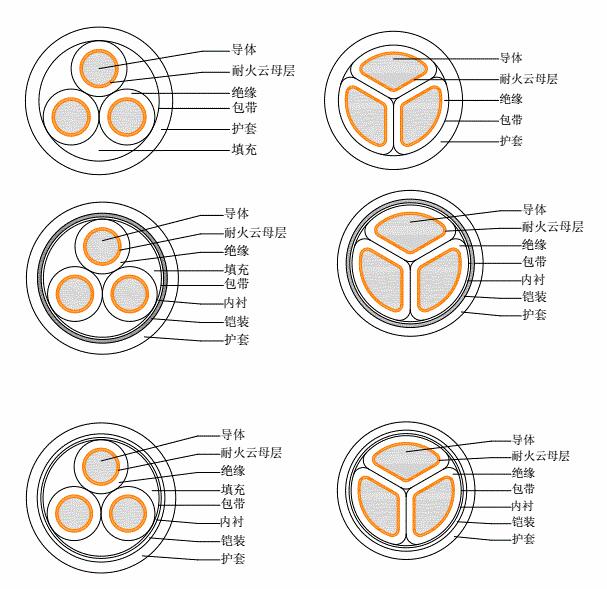

耐火電纜結構圖
耐火電纜的結構特點
耐火電纜的結構和普通電纜基本相同,不同之處在于耐火電纜的導體采用耐火性能好的銅導體(銅的熔點為1 083℃),并在導體和絕緣層間增加耐火層。耐火層由多層云母帶繞包而成。因為不同云母帶的允許工作溫度差異較大,因此電纜耐火性能的關鍵是云母帶。
耐火電纜的分類
在中國普通耐火電纜分為A類和B類:B類電纜能夠在750℃~800℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。在改進耐火層制造工藝和增加耐火層等方法的基礎上又研制了A類耐火電纜,它能夠在950℃~1 000℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。A類耐火電纜的耐火性能優于B類。另外,礦物絕緣電纜是耐火電纜中性能較優的一種,它是由銅芯、銅護套、氧化鎂絕緣材料加工而成的。該電纜完全由無機物構成耐火層,而普通耐火電纜的耐火層是由無機物與一般有機物復合而成,因此MI電纜的耐火性能較普通耐火電纜更優且不會因燃燒而分解產生腐蝕性氣體。
